Name
ST_AsX3D — ジオメトリをX3Dノード要素書式 (ISO-IEC-19776-1.2-X3DEncodings-XML)で返します。
Synopsis
text ST_AsX3D(geometry g1, integer maxdecimaldigits=15, integer options=0);
説明
X3D XMLで表されたノード要素 http://www.web3d.org/standards/number/19776-1としたジオメトリを返します。maxdecimaldigits (精度)を指定しない場合には、デフォルトは15です。
![[Note]](https://postgis.net/../images/note.png) | |
| PostGISジオメトリをX3Dに変換するための任意引数が様々あります。X3Dジオメトリ型は、PostGISジオメトリタイプに対応付けされていないためです。また、より良い対応付けになると思われるものの、ほとんどのレンダリングツールが今のところは対応していないため、開発者が避けてきた新しいX3Dタイプに対応付けをしていないためでもあります。これらは開発者が決定した対応付けです。開発者が皆さんにより好まれる対応付けを示せるようなアイデアや方法に関する考えを持っているなら、お気軽にバグチケットを出して下さい。 次に現時点のPostGIS 2次元/3次元型からX3D型への対応付けを示します。 |
'options'引数はビットフィールドです。PostGIS 2.2以上では、これはX3D GeoCoordinates Geospatialノードを表現するかどうか、また、X/Y軸を反対にするかどうかで使います。ST_AsX3Dは、デフォルトではデータベースの形式(経度, 緯度またはX, Y)で出力しますが、X3Dのlat/lon, y/xのデフォルトが好まれるでしょう。
-
0: データベース内のX/Y順 (経度/緯度=X, Yが標準です)とします。デフォルト値です。非空間座標 (一般的な古いCoordinate要素です)です。
-
1: XとYを反対にします。GeoCoordinate任意スイッチと併せて使用されると、出力は"latitude_first" (緯度が先)となり、座標が同じように反対になります。
-
2: GeoSpatial GeoCoordinates内への座標出力。WGS 84経度緯度 (SRID: 4326)でない場合にエラーが投げられます。現在はGeoCoordinate型のみ対応します。X3D specs specifying a spatial reference system.を参照して下さい。デフォルト出力は
GeoCoordinate geoSystem='"GD" "WE" "longitude_first"'となります。X3DのデフォルトであるGeoCoordinate geoSystem='"GD" "WE" "latitude_first"'とするには、(2 + 1)=3とします。
| PostGISタイプ | 2次元X3Dタイプ | 3次元X3Dタイプ |
|---|---|---|
| LINESTRING | 未実装 - PolyLine2Dの予定 | LineSet |
| MULTILINESTRING | 未実装 - PolyLine2Dの予定 | IndexedLineSet |
| MULTIPOINT | Polypoint2D | PointSet |
| POINT | 空白区切り座標値を出力 | 空白区切り座標値を出力 |
| (MULTI) POLYGON, POLYHEDRALSURFACE | 不正なX3Dマークアップ | IndexedFaceSet (内環は現在は他のfacesetとして出力) |
| TIN | TriangleSet2D (未実装) | IndexedTriangleSet |
| | |
| 2次元ジオメトリ対応はまだ不完全です。 内環は現在は分けられたポリゴンとして描画されるだけです。作業中です。 |
3次元空間については、特にX3D Integration with HTML5で大きな進歩があります。
また、描画されたジオメトリを閲覧するための素晴らしいオープンソースのX3Dビューアがあります。Free Wrl http://freewrl.sourceforge.net/のバイナリがMac, Linux, Windows用であります。ジオメトリを見るためのパッケージであるFreeWRL_Launcherを使います。
この関数とx3dDom html/js open source toolkitを用いたPostGIS minimalist X3D viewerを開いてみて下さい。
Availability: 2.0.0: ISO-IEC-19776-1.2-X3DEncodings-XML
Enhanced: 2.2.0: GeoCoordinatesと軸 (x/y, 経度/緯度)の反転に対応しました。詳細はoptionsを見て下さい。
この関数は3次元に対応し、Z値を削除しません。
この関数は多面体サーフェスに対応しています。
この関数は三角形と不規則三角網 (TIN)に対応しています。
例: 完全に機能するX3D文書の作成 - FreeWrlや他のX3Dビューアで見ることができる立方体を生成しています。
SELECT '<?xml version="1.0" encoding="UTF-8"?> <!DOCTYPE X3D PUBLIC "ISO//Web3D//DTD X3D 3.0//EN" "http://www.web3d.org/specifications/x3d-3.0.dtd"> <X3D> <Scene> <Transform> <Shape> <Appearance> <Material emissiveColor=''0 0 1''/> </Appearance > ' || ST_AsX3D( ST_GeomFromEWKT('POLYHEDRALSURFACE( ((0 0 0, 0 0 1, 0 1 1, 0 1 0, 0 0 0)), ((0 0 0, 0 1 0, 1 1 0, 1 0 0, 0 0 0)), ((0 0 0, 1 0 0, 1 0 1, 0 0 1, 0 0 0)), ((1 1 0, 1 1 1, 1 0 1, 1 0 0, 1 1 0)), ((0 1 0, 0 1 1, 1 1 1, 1 1 0, 0 1 0)), ((0 0 1, 1 0 1, 1 1 1, 0 1 1, 0 0 1)) )')) || '</Shape> </Transform> </Scene> </X3D >' As x3ddoc; x3ddoc -------- <?xml version="1.0" encoding="UTF-8"?> <!DOCTYPE X3D PUBLIC "ISO//Web3D//DTD X3D 3.0//EN" "http://www.web3d.org/specifications/x3d-3.0.dtd"> <X3D> <Scene> <Transform> <Shape> <Appearance> <Material emissiveColor='0 0 1'/> </Appearance> <IndexedFaceSet coordIndex='0 1 2 3 -1 4 5 6 7 -1 8 9 10 11 -1 12 13 14 15 -1 16 17 18 19 -1 20 21 22 23'> <Coordinate point='0 0 0 0 0 1 0 1 1 0 1 0 0 0 0 0 1 0 1 1 0 1 0 0 0 0 0 1 0 0 1 0 1 0 0 1 1 1 0 1 1 1 1 0 1 1 0 0 0 1 0 0 1 1 1 1 1 1 1 0 0 0 1 1 0 1 1 1 1 0 1 1' /> </IndexedFaceSet> </Shape> </Transform> </Scene> </X3D> PostGISの建物
このクエリの出力をx3d scene viewerにコピーして貼り付けて、Showをクリックします。
SELECT string_agg('<Shape >' || ST_AsX3D(ST_Extrude(geom, 0,0, i*0.5)) || '<Appearance> <Material diffuseColor="' || (0.01*i)::text || ' 0.8 0.2" specularColor="' || (0.05*i)::text || ' 0 0.5"/> </Appearance> </Shape >', '') FROM ST_Subdivide(ST_Letters('PostGIS'),20) WITH ORDINALITY AS f(geom,i);

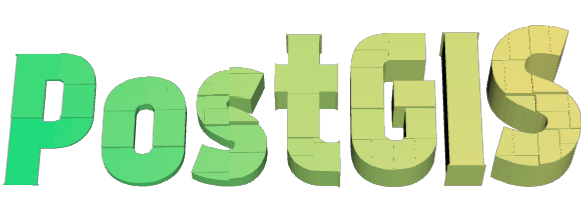

PostGISのデータ細分化と押し出しによって形成された建物
例: 高さ3単位で精度が6桁の八角柱
SELECT ST_AsX3D( ST_Translate( ST_Force_3d( ST_Buffer(ST_Point(10,10),5, 'quad_segs=2')), 0,0, 3) ,6) As x3dfrag; x3dfrag -------- <IndexedFaceSet coordIndex="0 1 2 3 4 5 6 7"> <Coordinate point="15 10 3 13.535534 6.464466 3 10 5 3 6.464466 6.464466 3 5 10 3 6.464466 13.535534 3 10 15 3 13.535534 13.535534 3 " /> </IndexedFaceSet>
例: TIN
SELECT ST_AsX3D(ST_GeomFromEWKT('TIN ((( 0 0 0, 0 0 1, 0 1 0, 0 0 0 )), (( 0 0 0, 0 1 0, 1 1 0, 0 0 0 )) )')) As x3dfrag; x3dfrag -------- <IndexedTriangleSet index='0 1 2 3 4 5' ><Coordinate point='0 0 0 0 0 1 0 1 0 0 0 0 0 1 0 1 1 0'/></IndexedTriangleSet> 例: 閉じたラインストリング (穴のあるポリゴンの境界)
